Pendahuluan

Plastik 15A PV Combiner Box 4 Strings 550VDC Pemutus Sirkuit Untuk Panel Surya

Energi surya telah menjadi salah satu solusi energi terbarukan yang paling menjanjikan di era modern. Dengan meningkatnya kesadaran akan dampak lingkungan dari bahan bakar fosil dan kebutuhan akan sumber energi yang berkelanjutan, teknologi panel surya (Photovoltaic/PV Module) dan komponen pendukung seperti combiner box memainkan peran penting dalam sistem pembangkit listrik tenaga surya (PLTS). Artikel ini akan membahas secara mendalam tentang panel surya dan combiner box, termasuk prinsip kerja, jenis, komponen, aplikasi, serta tantangan dan perkembangan teknologi terkini.

1. Panel Surya (PV Module)

Plastik 15A PV Combiner Box 4 Strings 550VDC Pemutus Sirkuit Untuk Panel Surya

1.1. Pengertian Panel Surya

Panel surya, atau sering disebut modul fotovoltaik (PV Module), adalah perangkat yang mengubah energi cahaya matahari menjadi energi listrik melalui efek fotovoltaik. Efek ini terjadi ketika foton dari sinar matahari menabrak material semikonduktor, seperti silikon, dan menghasilkan arus listrik. Panel surya merupakan komponen inti dari sistem PLTS, baik untuk aplikasi skala kecil (rumah tangga) maupun skala besar (pembangkit listrik komersial).

1.2. Prinsip Kerja Panel Surya

Prinsip kerja panel surya didasarkan pada efek fotovoltaik. Berikut adalah lang説明 langkah prosesnya:

  1. Penyerapan Cahaya Matahari: Sel surya, yang terbuat dari material semikonduktor seperti silikon, menyerap foton dari sinar matahari.

  2. Pembangkitan Elektron: Foton yang diserap menyebabkan elektron dalam material semikonduktor terlepas, menciptakan pasangan elektron-lubang.

  3. Pemisahan Muatan: Medan listrik dalam sel surya memisahkan elektron dan lubang, menghasilkan beda potensial (tegangan).

  4. Aliran Arus Listrik: Elektron yang bergerak melalui sirkuit eksternal menghasilkan arus listrik yang dapat digunakan untuk menggerakkan beban listrik.

1.3. Komponen Panel Surya

Panel surya terdiri dari beberapa komponen utama:

  • Sel Surya (Photovoltaic Cell): Unit dasar yang menghasilkan listrik. Biasanya terbuat dari silikon monokristalin, polikristalin, atau bahan tipis seperti CIGS (Copper Indium Gallium Selenide).

  • Kaca Pelindung: Lapisan kaca tempered di bagian atas panel untuk melindungi sel surya dari kerusakan fisik dan cuaca.

  • Lapisan Enkapsulasi: Biasanya terbuat dari EVA (Ethylene Vinyl Acetate) untuk melindungi sel surya dari kelembapan dan getaran.

  • Backsheet: Lapisan belakang yang melindungi panel dari kelembapan dan memberikan isolasi listrik.

  • Bingkai (Frame): Biasanya terbuat dari aluminium untuk memberikan kekuatan struktural.

  • Junction Box: Kotak kecil di belakang panel yang berisi sambungan listrik dan dioda bypass untuk mencegah kerusakan akibat bayangan.

1.4. Jenis-Jenis Panel Surya

Berdasarkan bahan dan teknologi, panel surya dapat dibagi menjadi beberapa jenis:

  1. Monokristalin: Terbuat dari silikon kristal tunggal, memiliki efisiensi tinggi (18-22%) dan umur panjang, tetapi lebih mahal.

  2. Polikristalin: Terbuat dari silikon kristal ganda, efisiensi sedikit lebih rendah (15-18%) tetapi lebih murah.

  3. Thin-Film (Lapisan Tipis): Menggunakan bahan seperti CIGS atau CdTe, lebih fleksibel dan ringan, tetapi efisiensi rendah (10-12%).

  4. Bifacial: Panel yang dapat menyerap cahaya dari kedua sisi, meningkatkan efisiensi hingga 30% dalam kondisi optimal.

  5. Perovskite: Teknologi baru dengan efisiensi tinggi dan biaya rendah, tetapi masih dalam tahap pengembangan.

1.5. Keunggulan dan Tantangan

Keunggulan:

  • Ramah lingkungan, tidak menghasilkan emisi karbon.

  • Sumber energi yang melimpah dan gratis (sinar matahari).

  • Biaya operasional rendah setelah instalasi.

  • Dapat dipasang di berbagai skala, dari rumah hingga pembangkit besar.

Tantangan:

  • Ketergantungan pada cuaca dan waktu (tidak menghasilkan listrik di malam hari).

  • Efisiensi konversi masih terbatas.

  • Biaya awal instalasi relatif tinggi.

  • Memerlukan lahan yang luas untuk sistem skala besar.

1.6. Perkembangan Teknologi

Beberapa inovasi terbaru dalam teknologi panel surya meliputi:

  • Panel Surya HJT (Heterojunction Technology): Menggabungkan silikon kristalin dan lapisan tipis untuk efisiensi di atas 23%.

  • Panel Surya Transparan: Digunakan pada jendela atau fasad bangunan.

  • Integrasi dengan Penyimpanan Energi: Panel surya semakin sering dipadukan dengan baterai untuk menyimpan energi.

  • Material Perovskite: Menjanjikan efisiensi tinggi dengan biaya produksi rendah.

2. Combiner Box (Kotak Penggabung)

Memasang Kotak Penggabung Surya | Ahli Tata Surya | BENY Energi Baru

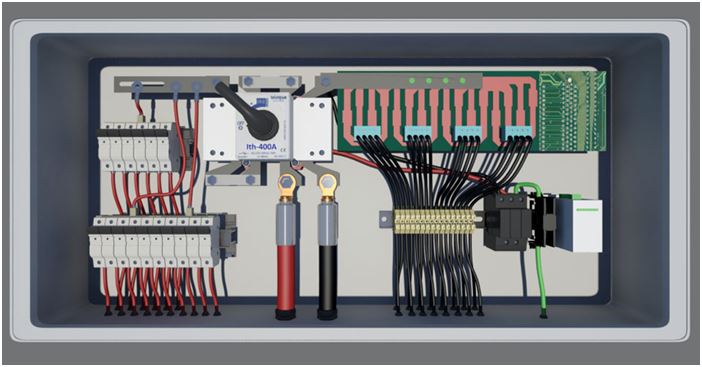

2.1. Pengertian Combiner Box

Combiner box atau kotak penggabung adalah perangkat penting dalam sistem PLTS yang digunakan untuk menggabungkan keluaran listrik dari beberapa string panel surya menjadi satu saluran keluaran. Kotak ini berfungsi sebagai titik hubung antara panel surya dan inverter, serta menyediakan perlindungan listrik untuk mencegah kerusakan pada sistem.

2.2. Fungsi Combiner Box

Combiner box memiliki beberapa fungsi utama:

  1. Penggabungan Arus: Menggabungkan arus DC dari beberapa string panel surya untuk mengurangi jumlah kabel yang menuju inverter.

  2. Perlindungan Listrik: Melindungi sistem dari lonjakan arus, korsleting, dan gangguan listrik lainnya.

  3. Pemantauan Sistem: Beberapa combiner box modern dilengkapi dengan fitur pemantauan untuk mendeteksi performa string panel surya.

  4. Pemeliharaan: Memudahkan isolasi string tertentu untuk perawatan tanpa mematikan seluruh sistem.

2.3. Komponen Combiner Box

Combiner box biasanya terdiri dari komponen berikut:

  • Fuse atau Circuit Breaker: Melindungi setiap string dari arus berlebih.

  • Surge Protection Device (SPD): Melindungi sistem dari lonjakan tegangan akibat petir atau gangguan lainnya.

  • Busbar: Konduktor tembaga atau aluminium yang menggabungkan| Terminal Blok: Titik sambungan untuk kabel input dari panel surya dan output ke inverter.

  • Dioda: Mencegah arus balik dari string tertentu.

  • Enclosure: Kotak tahan cuaca (biasanya dengan rating IP65 atau lebih tinggi) untuk melindungi komponen dari lingkungan eksternal.

  • Monitoring Device (opsional): Sensor untuk memantau arus, tegangan, atau suhu.

2.4. Jenis-Jenis Combiner Box

Berdasarkan fitur dan aplikasi, combiner box dapat diklasifikasikan sebagai:

  1. Basic Combiner Box: Hanya berisi fuse, busbar, dan terminal blok untuk fungsi penggabungan dasar.

  2. Advanced Combiner Box: Dilengkapi dengan SPD, dioda, dan fitur pemantauan.

  3. Smart Combiner Box: Memiliki kemampuan komunikasi data untuk integrasi dengan sistem manajemen energi.

2.5. Keunggulan dan Tantangan

Keunggulan:

  • Meningkatkan efisiensi sistem dengan mengurangi jumlah kabel.

  • Meningkatkan keamanan sistem melalui perlindungan listrik.

  • Memudahkan pemeliharaan dan pemantauan sistem PLTS.

Tantangan:

  • Menambah biaya awal instalasi.

  • Memerlukan perawatan rutin untuk memastikan fungsi perlindungan tetap optimal.

  • Desain yang tidak tepat dapat menyebabkan kehilangan daya atau kegagalan sistem.

2.6. Perkembangan Teknologi

Combiner box juga mengalami inovasi, seperti:

  • Integrasi IoT: Memungkinkan pemantauan jarak jauh melalui aplikasi atau platform berbasis cloud.

  • Desain Modular: Memudahkan penyesuaian untuk berbagai ukuran sistem PLTS.

  • Fitur Keamanan Tambahan: Seperti deteksi busur api (arc fault detection) untuk mencegah kebakaran.

3. Aplikasi Panel Surya dan Combiner Box

Kotak combiner surya terutama untuk pembangkit tenaga surya inverter pusat - Pengetahuan - DS Energi Baru

Panel surya dan combiner box digunakan dalam berbagai aplikasi, termasuk:

  • PLTS Atap (Rooftop): Untuk rumah tangga atau bangunan komersial kecil.

  • PLTS Skala Besar (Utility-Scale): Pembangkit listrik surya dengan kapasitas megawatt hingga gigawatt.

  • Sistem Off-Grid: Untuk daerah terpencil tanpa akses jaringan listrik.

  • Sistem Hibrida: Kombinasi PLTS dengan sumber energi lain, seperti genset atau turbin angin.

4. Tantangan dan Solusi dalam Implementasi

Beberapa tantangan utama dalam penggunaan panel surya dan combiner box meliputi:

  • Biaya Awal: Solusi seperti pembiayaan hijau atau subsidi pemerintah dapat membantu.

  • Efisiensi dan Penyimpanan: Integrasi dengan baterai dan teknologi panel surya baru dapat mengatasi masalah ini.

  • Regulasi dan Standar: Kepatuhan terhadap standar seperti IEC atau UL memastikan keamanan dan performa sistem.

5. Masa Depan Panel Surya dan Combiner Box

Dengan kemajuan teknologi, masa depan PLTS sangat cerah. Beberapa tren yang diantisipasi meliputi:

  • Peningkatan efisiensi panel surya hingga mendekati 30% melalui material baru seperti perovskite.

  • Integrasi kecerdasan buatan (AI) dalam combiner box untuk optimasi dan prediksi kerusakan.

  • Penyebaran PLTS di wilayah urban melalui panel surya transparan dan bangunan terintegrasi fotovoltaik (BIPV).

  • Penurunan biaya produksi panel surya dan komponen pendukung, membuat energi surya lebih terjangkau.

Kesimpulan

Panel surya dan combiner box adalah dua komponen kunci dalam sistem PLTS yang memungkinkan konversi energi matahari menjadi listrik yang andal dan efisien. Dengan kemajuan teknologi dan penurunan biaya, keduanya semakin banyak diadopsi di seluruh dunia. Meskipun masih ada tantangan seperti biaya awal dan ketergantungan pada cuaca, inovasi seperti panel surya bifacial, combiner box berbasis IoT, dan integrasi dengan penyimpanan energi menjanjikan masa depan yang lebih cerah untuk energi surya. Dengan dukungan kebijakan yang tepat dan kesadaran masyarakat, energi surya dapat menjadi tulang punggung transisi menuju energi bersih dan berkelanjutan.
